ЦВЕТОМУЗЫКАЛЬНАЯ УСТАНОВКА

Конструкция экра­на цветомузыкальной установки


Аналогично работают второй и третий каналы.

Работа четвертого канала заключается в сле­дующем. При отсутствии сигнала на входе тран­зистор Т4 открыт током, протекающим через ре­зистор RI3, вследствие чего симистор Д4 также открыт и лампа Л4, а также источники света экра­на светятся. При подаче на вход сигнала смещения на базе транзистора уменьшается, транзистор Т4 закрывается, лампа Л4 гаснет.

Частотный фильтр в этом канале отсутствует, поэтому канал реагирует на сигнал любой частоты.

Намоточные данные трансформаторов и дрос­селей приведены в таблице.

Электронная часть установки, кроме симисто-ров, трансформаторов, резисторов микшера и ре­гуляторов яркости каналов, смонтирована на пе­чатной плате из стеклотекстолита. Чертеж платы дан на рис. 2.



Обозначе­ние по схеме

Сердечник

Обмотка и число витков

Провод

Tpl

Ш 12 X 23

I 2380 II 2 X 133

ПЭЛ 0,12

ПЭЛ 0,31

Тр2

Ш 16 х 23

I 192 II 300

ПЭЛ 0,47

ПЭЛ 0,47

Др1, Др2

Феррит 600НН, l=20 мм, Д=-8 мм

1600

ПЭЛ 0,1

ДрЗ

То же

2000

То же

Др4

 — » —

3500

 — » —

Переменные резисторы закреплены на фальш-панелн из дюралюминия. Установка размещена в корпусе размерами 400x260x120 мм.

Для удобства настройки и контроля за работой установки при использовании выносных источни­ков света (например, гирлянд ламп на новогодних елках), находящихся на значительном расстоянии от блока управления, в корпус блока вмонтирован экран-индикатор. Он состоит из 48-вольтовых ком­мутаторных ламп, патроны которых закреплены на панели из органического стекла. Выход каждо­го канала высвечивается на этом экране пятью лампами, соединенными последовательно друг с другом. Каждая группа ламп окрашивается в свой цвет. С лицевой стороны экран-индикатор закрыт матовым стеклом.

Корпус установки собран из органического стекла и скреплен дюралюминиевыми уголками. Органическое стекло с обратной стороны окраше­но черной нитроэмалью.


Это придает корпусу на­ рядный вид: кажется, что его поверхность полиро­вана.

Главной конструктивной особенностью цвето-музыкалыюй установки является экран. Объем­ность изображения достигается с помощью зеркал-отражателей, а применение «кристаллов», точнее, осколков произвольной формы цветного стекла придает ему очень сочную окраску (лучи, прохо­дящие через «кристаллы», сильно преломляются, что позволяет получить цвет с несколькими оттен­ками). Конструкцию экрана поясняет рис. 3.

Корпус экрана размерами 910X410X510 мм выполнен из фанеры толщиной 15 мм, отфанеро-ван шпоном и отполирован. На нижнее стекло вну­три ящика свободно насыпают «кристаллы» цвет­ного стекла. Их не закрепляют, так что при необ­ходимости их можно вынуть и промыть, а также изменить форму рисунка. Над кристаллами под углом 45° располагается зеркало-отражатель, на боковые стороны также устанавливают аналогич­ные отражатели под углом 90°, вследствие чего экран и принимает объемный вид.

В установке применено 80 ламп накаливания напряжением 220 В и мощностью 15 Вт каждая.



Рис. 4. Внешний вид цветомузыкальной установки

Лампы располагают снизу экрана, расстояние до стекла с кристаллами должно быть не менее 15 мм. Лампы группируют по 20 для каждого ка­нала так, чтобы равномерно осветить весь экран, и окрашивают в четыре цвета (здесь предоставля­ется большая свобода выбора конструктору, авто­ры же применили красный, синий, желтый и зеле­ный цвета).

В задней стенке установки проделаны отвер­стия, которые способствуют циркуляции воздуха, вследствие чего экран не перегревается. Лицевая стенка закрыта прозрачным стеклом, предохра­няющим кристаллы от запыления.

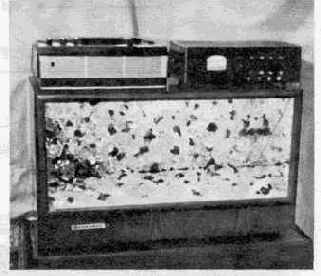

Внешний вид иветомузыкальной установки по­казан на рис. 4.
