Стереофонический усилитель

Акустическая система


Высокочастотная головка громкоговорителя — ленточная (рис. 18).

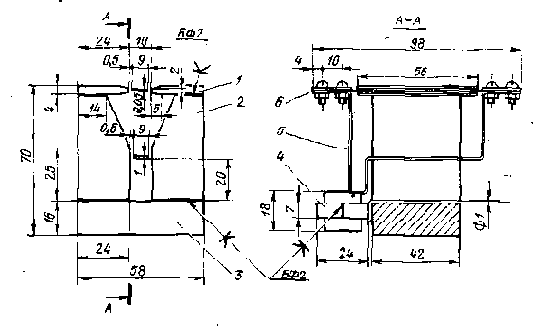

Высокочастотный усилитель нагружен на первичную обмотку трансформатора, выполненного на ферритовом магнитопроводе Ш7Х7. Первичная обмотка имеет 20 витков провода ПЭВ-2 1 мм, вторичная — 2 витка ленты из латуни 5 толщиной 1 мм и шириной 9 мм. Нагрузкой вторичной обмотки служит гофрированная алюминиевая лента 6 толщиной 0,05 мм, шириной 9 мм и длиной рабочей части 56 мм. Лента термообработана, расположена в зазоре полюсных наконечников 1 мощной магнитной системы 2, выполненной из сплава ЮН 15 ДК-24, а башмачки 3 и наконечники из мягкого железа (ГОСТ 11036-75).

Намагничивание магнитов производится путем пропускания тока значением примерно 1000 А в течение 1 — 1,2 с через включенные параллельно и противофазно индуктивности, намотанные на обоих магнитах медным проводом диаметром 5 мм и по 30 витков каждая. В качестве намагничивающего источника использовался аккумулятор типа 12АО-52 напряжением 24 В, который допускает кратковременные перегрузки до 1200 А.

Ферритовый сердечник и магнитная система расположены в корпусе, снаб­женном рупором. Сердечник необходимо располагать в корпусе как можно дальше от полюсных наконечников.

Звуковое давление такого громкоговорителя составляет примерно 0,3 Н/м2 при неравномерности АЧХ ±8 дБ в диапазоне частот 3000...40 000 Гц, или ±3 дБ в диапазоне 5000...35 000 Гц.

Частота раздела высокочастотной головки громкоговорителя 5000 Гц.

Схема соединений динамических головок громкоговорителя показана на рис. 19.

Налаживание начинают с источника питания. Движок резистора R9 (рис. 9) устанавливают в среднее положение. Проверив правильность монтажа, включают источник питания в сеть. После нажатия кнопки S1 на 1...2 с на выходе должно быть напряжение около ±32 В, при этом контакты реле К.1 замкнут обмотку сети. Если после отпускания кнопки напряжение начнет медленно падать, необ­ходимо увеличить ток через обмотку реле, который должен быть 8...9 мА. Регулировка тока реле производится резистором R12. Точная регулировка напряжения обеих плеч осуществляется резистором R9.

Ток через стабилитроны V5, V6 должен быть равен 8...10 мА, регулируется подбором резистора R2.

Ток, равный 5...8 мА, через стабилитроны V16, V17 и V23 — V25 регулируется подбором резисторов R8, R10 и R15 соответственно. Если напряжения плеч суще­ственно отличаются, необходимо проверить транзисторы Vll, V21 и V22.
