Усилитель воспроизведения

Как известно, усилитель воспроизведения (УВ) — наиболее чувствительное из усилительных устройств, поэтому именно он ограничивает (снизу) динамический диапазон электрического тракта канала звуковоспроизведения. Многие конструкторы при проектировании УВ традиционно уделяют основное внимание решению “шумовой” проблемы, практически не заботясь о других, не менее важных параметрах. Такой подход нередко приводит к неудовлетворительным результатам: большим нелинейным и особенно интермодуляционным искажениям воспроизводимых программ, происхождение которых “по инерции” ошибочно приписывают нелинейности магнитной ленты, хотя на самом деле искажения вносит, как это не покажется. на первый взгляд, странным, входной каскад УВ. Иными словами, при неправильном проектировании он же (УВ) может оказаться причиной ограничения динамического диапазона и сверху.

Предлагаемый вниманию читателей УВ предназначен для применения в высококачественном сетевом магнитофоне. При его разработке автор основывался на теоретических исследованиях [1, 2], опыте эксплуатации и результатах измерений параметров большого числа УВ, собранных по известным, в том числе и опубликованным в журнале, схемам. Благодаря этому достигнут низкий уровень не только собственных шумов системы головка воспроизведения (ГВ*) - УВ, но и нелинейных и интермодуляционных искажений, обеспечена хорошая повторяемость.

*Здесь и далее под ГВ подразумевается и универсальная магнитная головка в режиме воспроизведения.

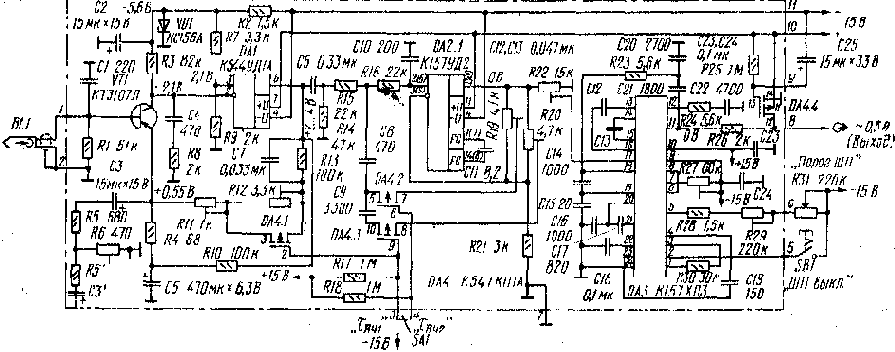

Принципиальная схема УВ приведена на рис. 1.

Входной каскад выполнен на транзисторе VT1 и ОУ DA1 и охвачен 100%-нойi OOC по постоянному току, напряжение которой поступает с выхода ОУ через резисторы R10, R4 в цепь эмиттера транзистора VT1. Благодаря этому напряжение на его коллекторе жестко стабилизировано и равно заданному делителем R7R9 напряжению на неинвертируюшем входе ОУ, а ток коллектора полностью

определяется сопротивлением резистора R3 и не зависит ни от разброса, ни от дрейфа параметров транзистора.
