Усилитель воспроизведения - часть 5

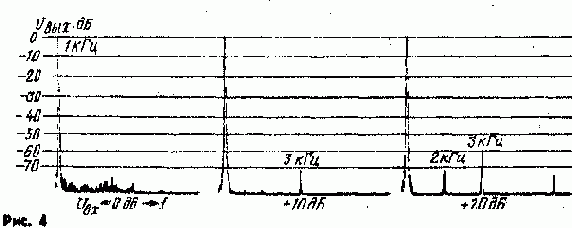

Для сравнения на рис. 4 и 5 приведены спектрограммы напряжений на выходе предлагаемого УВ при тех же входных сигналах, что и в предыдущих случаях (см. рис. 2 и 3). Номинальный коэффициент передачи УВ на 6 дБ больше, чем у описанного в [3], поэтому уровню 0 дБ на его выходе соответствует напряжение 500 мВ. Из рис. 4 следует, что даже при перегрузке +20 дБ уровни второй и третьей гармоник не превышают соответственно —70 и —60 дБ (Кр2= =0,03 %, К,з=0,1 %), а при номинальном входном сигнале лежат ниже уровня шумов спектроанализатора (—80 дБ).

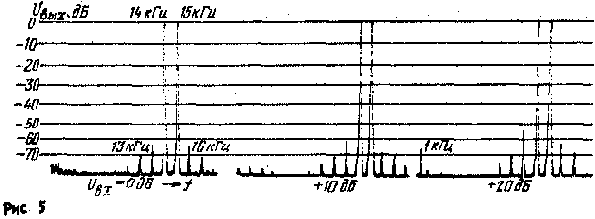

Спектрограммы на рис. 5 свидетельствуют о том, что уровень наиболее заметной разностной составляющей интермодуляционных искажений частотой 1 кГц лежит ниже --80 дБ при уровнях сигнала 0 и 4-10 дБ, а при перегрузке +20 дБ не превышает -68 дБ (К„=0,04%). Уровень менее заметных интермодуляционных составляющих частотой 13 и 16 кГц (они маскируются соседними полезными составляющими) несколько выше, но и

он не превышает —56 дБ (0,15 %) при перегрузке +20 дБ. Более детальный анализ позволил установить, что основной вклад в нелинейность описываемого У В вносит выходной каскад на ИС DA3 (К157ХПЗ). На выходе же ОУ DA2.1 уровень нелинейных и интермодуляционных искажений примерно на 10 дБ ниже (спектр сигнала на выходе ОУ DA2.1 при перегрузке +10 и +20 дБ показан на рис. 6). Впрочем, даже с учетом искажений, вносимых выходным каскадом, УВ с большим запасом удовлетворяет требованиям к аппаратуре нысокой верности.

Несколько слов необходимо сказать о довольно распространенном заблуждении, основанном только на полученных практически результатах, что ООС ухудшает шумовые характеристики. Не останавливаясь подробно на теории вопроса, отметим, что в работах [1, 2, 4, 5] доказано, что введение ООС не ухудшает (правда, и не улучшает) шумовых свойств усилителя при прочих равных условиях. К сожалению, экспериментаторы часто забывают, что введение ООС, кроме снижения коэффициента усиления (причем в одинаковое число раз как для сигнала, так и собственных шумов), приводит к расширению полосы эффективно усиливаемых частот примерно в то же число раз, что и снижение усиления (т.
