Усилитель воспроизведения


Усилитель воспроизведения - часть 4


Масштаб по оси частот линейный.

Поскольку ЭДС ГВ с ростом частоты увеличивается, проявление нелинейности УВ, входной каскад которого имеет горизонтальную АЧХ, с ростом частоты также увеличивается (это особенно заметно при воспроизведении высококачественных фонограмм, записанных с динамическим подмагничи-ванием с грампластинок, изготовленных по технологии Direct Metal Mastering или компакт-дисков). Выявить такие искажения методом гармоник трудно (из-за значительного спада АЧХ УВ на высоких частотах), проще оценить их методом интермодуляционных искажений (разностного тона).

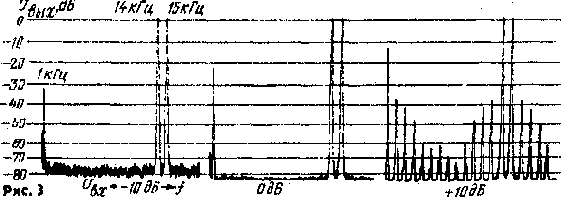

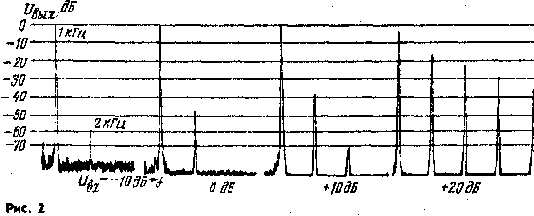

На рис. 3 приведены спектрограммы сигнала на выходе УВ [3] при двухтональном входном сигнале с частотами 14 и 15 кГц (входному уровню 0 дБ соответствует среднеквадратичное значение выходного напряжения 250 мВ). Из спектрограмм видно, что уровень комбинационной (разностной) составляющей искажений частотой 1 кГц уже при уровне входного сигнала —10 дБ (выходное напряжение 77,5 мВ) достигает —32 дБ относительно уровня полезных составляющих (14 и 15 кГц), что соответствует коэффициенту разно-стноготона (интермодуляционных искажений) Ки=='3%. При номинальном выходном напряжении (0 дБ) комбинационная составляющая достигает уровня —22 дБ (Кц=8%), а при перегрузке +10 дБ - даже —14дБ (Кц=20 %), причем в последнем случае спектр выходного сигнала чрезвычайно богат комбинационными составляющими высших порядков несмотря на то, что выходное напряжение УВ еще не достигло уровня ограничения. Если же учесть, что интермодуляционные искажения на слух более заметны, чем гармонические (это объясняется тем, что спектр комбинационных составляющих резко отличается от спектра исходного сигнала и не связан гармоническим рядом), то становится совершенно очевидным основной недостаток УВ по схеме |3], как, впрочем, и многих других УВ с аналогичными схемными решениями (УВ магнитофонов 4:Юпитер-202-стерео”, <0рбита-204-стерео”, “Комета-212-стерео”, “Маяк-203-стерео” и др.). На слух он проявляется в виде крайне неприятных низкочастотных призвуков, сопровождающих громкие звуки “с” или тарелок.
