УСИЛИТЕЛЬ МОЩНОСТИ ДЛЯ QRP ТРАНСИВЕРА

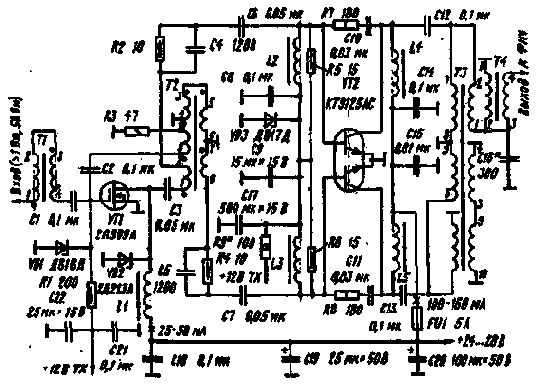

Усилитель предназначен для совместной работы с трансивером малой мощности (до 1 Вт). Его принципиальная схема приведена на рис. 1. Он состоит из двух каскадов усиления и обеспечивает выходную мощность до 50 Вт в полосе частот от 3,5 до 30 МГц.

Первый каскад выполнен на полевом транзисторе с изолированным затвором 2П909А, работающим в недонапряжен-ном режиме. Второй каскад построен на транзисторной сборке КТ9105АС, состоящий из двух кремниевых транзисторов, имеющих небольшие габариты, высокую надежность в работе и низкое напряжение питания.

Особенность этого усилителя - одновременное применение биполярных и полевого транзисторов. Такое сочетание дает улучшение шумовых характеристик и линейности по отношению к использованию только биполярных транзисторов, а в сравнении с применением только полевых транзисторов - улучшение энергетических характеристик усилителя.

Puc.1

Второй каскад выполнен по схеме сложения мощностей, которая позволяет снизить нежелательные колебания второго и третьего порядка в спектре сигнала и не особенно чувствительна к рассогласованию нагрузки.

В усилителе хорошо развязаны каскады от взаимного влияния. В сочетании с последовательным включением транзисторов по входу и выходу во втором каскаде при той же колебательной мощности результирующие входное и нагрузочное сопротивления увеличиваются в четыре раза. Для повышения входного и нагрузочного сопротивления усилителя на его входе и выходе включены трансформаторы с симметричным входом и выходом Т2, ТЗ. Для перехода к несимметричным внешним цепям используются трансформаторы T1, T4 с соотношением витков 1:1. Применение широкополосных трансформаторов обеспечивает необходимое согласование и позволяет без механической перестройки работать в полосе частот от 3,5 до 30 МГц. На выходе усилителя включены блоки фильтров нижних частот.

Трансформатор Т1 выполнен на кольцевом (К10х5х3) магнитопроводе из феррита М400НН - М600НН. Его обмотки содержат по 12 витков. Намотку ведут двумя бифилярно скрученными проводами ПЭВ-2 0,3, Трансформатор Т2 изготовлен на ферритовом (М600НН) кольце типоразмера К17х7х6.
