НАЛАДКА ШИРОКОПОЛОСНОГО УСИЛИТЕЛЯ МОЩНОСТИ


В "РЛ" N 7/91 и"РЛ"N 11/91 были опубликованы схема и печатная плата ШПУ. При использовании годных деталей и правильной сборке в соответствии с приведенными там рекомендациями, усилитель работает сразу. Но если были использованы некачественные детали, "битый" провод для трансформаторов или если ШПУ сгорел от перегрузок, возникает необходимость в его ремонте или наладке.

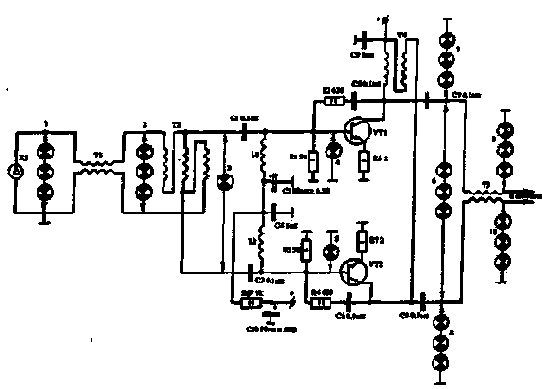

Ниже описана простая методика, не требующая никаких приборов для этого. Она подходит для наладки ШПУ мощностью от 10 до 200 Вт, но при наладке включать усилитель на полную мощность нельзя. При наличии всех напряжений питания и установке токов транзисторов прямо на вход трансформатора (см. рисунок) подключают пробник, составленный из трех лампочек 6,3 В х 0,3 А (сопротивление — около 75 Ом).


Затем подают такое напряжение возбуждения, чтобы лампочки горели не более чем в полнакала. После этого к точке 2 подключают пробник. Лампочки должны гореть практически без особых изменений как в точке 1, так и в точке 2. Если же в точке 2 лампочки горят заметно слабее, то от трансформатора Т2 отсоединяют симметрирующее устройство Т1. Если в этом случае яркость не изменяется — неисправен Т1, скорее всего в нем замыкание, если яркость возрастает — неисправен Т2.

Если эта проверка прошла успешно, т.е. мощность свечения в точке 1 и 2 примерно равна, подключают одиночную лампочку на 6,3 В х 0,3 А в точке 3. В этой точке высокое входное сопротивление усилителя — 75 Ом преобразуется в низкое входное сопротивление транзисторов — около 8 Ом в сумме. Горение лампочки в полный накал укажет на исправность Т2. Если этого нет — отсоединяют базы VT1 и VT2. При восстановлении яркости — неисправность в VT1 или VT2. Если яркость при отсоединении транзисторов не возрастает — неисправен Т2.

После этого тестирования одновременно подключают одиночные лампочки в точки 4 и 5. По их одинаковому и яркому свечению можно судить о том, что Т2 работает и каскады на VT1 и VT2 симметричны по входу. Если свечения этих лампочек не одинаково,

с помощью R6 и R7 устанавливают их одинаковое свечение.
