Маломощный усилитель класса С на 430 МГц

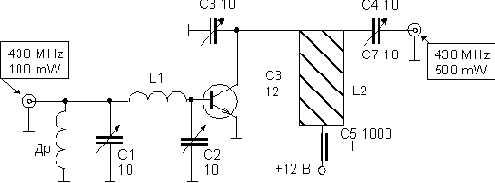

Cxema

C1-С4 - цилиндрические пистонные подстроечники.
С5 - проходной конденсатор,

L1 - 2 витка проводом 0,5 мм, диаметр катушки 3 мм, длина намотки 12 мм.

L2 - полосковая линия из меди толщиной 0,5 мм. Ширина линии 12,5 мм, длина - 38 мм на расстоянии 3 мм от платы.

Др - 0,1 мкГн
