УМЗЧ с глубокой ООС


УМЗЧ с глубокой ООС - часть 2


Во всех случаях контроль вносимых усилителями искажений производился с применением метода селекции сигнала искажений и помех путем прямого вычитания входного напряжения проверяемого УМЗЧ из выходного [5|. Обеспечиваемая этим методом возможность объективного и, главное оперативного контроля качества усиления УМЗЧ реальных звуковых сигналов позволяет построить высококачественный усилитель, преодолев боязнь глубокой ООС и так называемого транзисторного звучания.

При выборе принципиальной схемы, предлагаемого вниманию читателей УМЗЧ с глубокой ООС, были испытаны несколько вариантов усилителей с использованием так называемого “токового зеркала”. Однако широко разрекламированные преимущества их не оправдали потребовавшихся для их реализации материальных затрат. Много надежд возлагалось на более простые усилители с двумя дифференциальными каскадами. Однако они обнаружили трудно устранимую склонность к самовозбуждению вследствие асимметрии цепей согласования предоконечного и оконечного усилителей. Испытывались и гибридные УМЗЧ с различными способами согласования и питания ОУ.

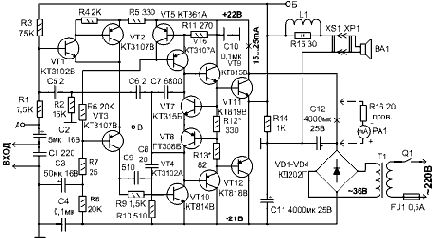

В результате проведенных экспериментов выбор был остановлен на УМЗЧ, схема которого приведена на рис. 1. Усилитель прост по схеме и обеспечивает довольно хорошие параметры, прежде всего, за счет введения глубокой ООС. Особо следует отметить его высокую линейность на высших звуковых частотах, низкий уровень тока покоя, возможность работы без специального устройства защиты громкоговорителя от постоянной составляющей тока, сохранение работоспособности при снижении напряжения питания.

Нажмите, чтобы вывести увеличенную схему в отдельном окне

Рисунок 1.

Упрощенная схема

Номинальная выходная мощность УМЗЧ на нагрузке 8 Ом – 16 Вт, на нагрузке 4 Ом – 24 Вт; диапазон воспроизводимых частот – 20...20 000 Гц; коэффициент гармоник, измеренный селектором дефект-сигнала, на частоте 1 кГц– 0,005%, на частоте 20 кГц – 0,008 % при максимальном уровне выходного сигнала.

Предоконечный усилитель УМЗЧ – двухкаскадный с высокоомным инвертирующим входом. Неинвертирующий вход служит для балансировки напряжения питания, источник которого не имеет гальванической связи с общим проводом.
