Создание соединений вертикальных линий.

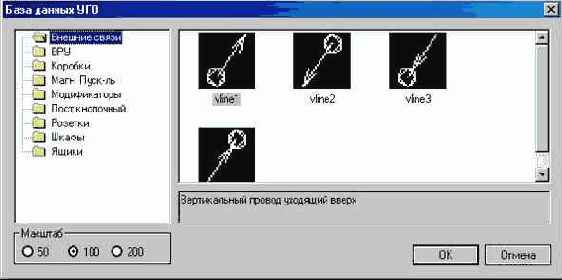

В базе УГО, вызываемой по кнопке с панели инструментов
Установив на планировках пару таких элементов, можно произвести их соединение, используя «мастер соединения вертикальных участков трасс», вызываемый по кнопке
Для этого необходимо указать «Точки связи», используя рядом кнопки «…». При нажатии на кнопку «…», приложение попадет в режим ввода данных, в процессе которого надо указать курсором мыши связываемые вертикальные линии.
Выбрав на плане точки связи (вертикальные участки трасс), можно произвести их соединение при помощи кнопки «Создать».
Если необходимо разорвать связь, то надо указать в «мастере соединения вертикальных участков трасс» одну из связей. Если соединение для выбранной связи существует, то второй участок будет отображен автоматически, кнопка «Удалить» станет активной. Нажав кнопку «Удалить» происходит разрыв связи. Разрыв связи происходит автоматически при удалении одного из участков. Т.е. для удаления элемента вертикальной линии с плана, не обязательно явно удалять связь.
Поскольку «мастер соединения вертикальных участков трасс» используется для создания соединения между планами, он запоминает вводимую в него информацию, для возможности переключения между dwg файлами планировок. При создании новой связи в полях может содержаться информация по предыдущей связи. Если это вызывает неудобство, то перед созданием новой связи можно нажать кнопку «Отчистить», при этом вся старая информация будут сброшена. Кнопку «Отчистить» так же можно использовать при проверке того, существует ли связь у выбранного участка вертикальной линии. Для этого можно отчистить старую информацию, выбрать проверяемый участок «Точка 1», если в поле «Точка 2» автоматически появилась информация о другом участке и кнопка «Удалить» стала активна, то связь существует.
Еще одним важным моментом при создании связи вертикальных линий является задание параметров длины участка вертикальной линии и высоты точки связи. Для задания этих параметров, необходимо установить значения на странице свойств «Вертикальный сегмент линии» - «Длина участка» и для каждого участка кабеля/провода в этом сегменте, задать значение «Высота подключения».
