Схема питающей и распределительной сети.


По нажатию на кнопку

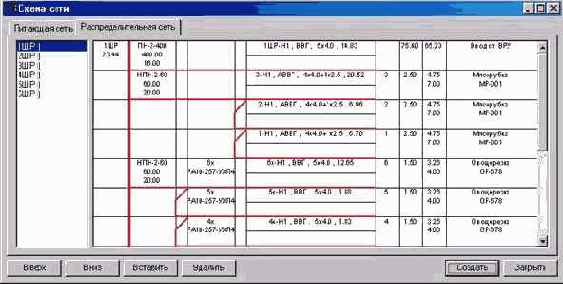

 панели инструментов, происходит вызов диалогового окна мастера построения схем питающей и распределительной сети. В данном диалоговом окне есть две вкладки «Питающая сеть» и «Распределительная сеть».

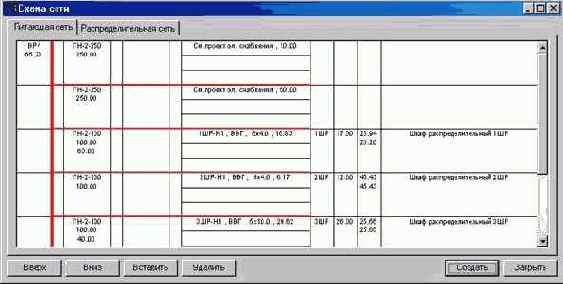

В диалоговом окне «Схема сети», можно просматривать предварительный вариант схемы сети. Используя кнопки «Верх», «Вниз» можно перемещать строки таблицы. Используя кнопки «Вставить» и «Удалить» можно добавить новую строку в отчет или убрать существующую.

Для удобства просмотра и редактирования схемы питающей сети, данное диалоговое окно можно развернуть на весь экран, используя стандартные кнопки панели окна.

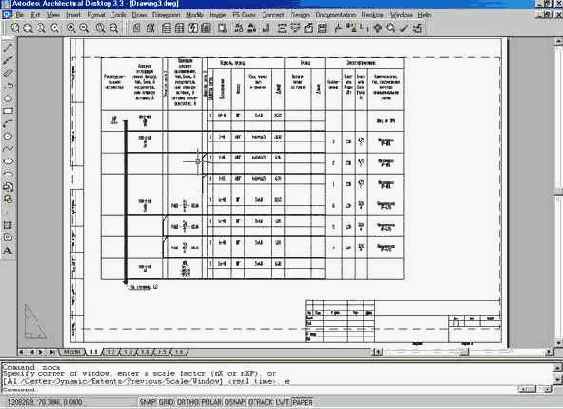

По нажатию на кнопку «Создать» происходит генерация отчета в dwg файл, который можно сохранить или распечатать.

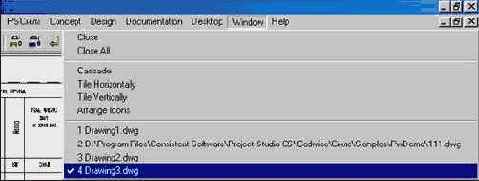

Отчет питающей и распределительной сети создаются в отдельных dwg файлах. Если после генерации отчетов зайти на список открытых dwg файлов AutoCAD-а, то там появится два новых файла. (см. пример – Drawning2 и Drawning3)

Если листов отчета более одного, то генерация каждого листа происходит в новой раскладке (Layout). Т.е. генерация отчета происходит не в пространстве модели (Model Space), а раскладках (Layouts).
