Рамка чертежа.

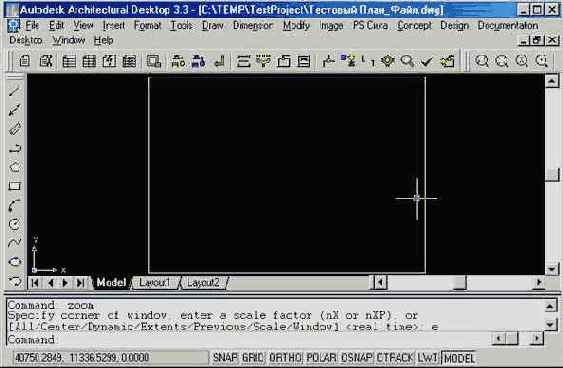

При добавлении в проект нового dwg файла с планировкой, происходит автоматическое создание рамки чертежа на основе введенных пользователем данных. (См. Создание, включение, удаление планировок из проекта) Наличие рамки чертежа на плане необходимо для подбора корректного коэффициента масштабирования при установке на план УГО и корректного расчета длин участков кабеля/провода.

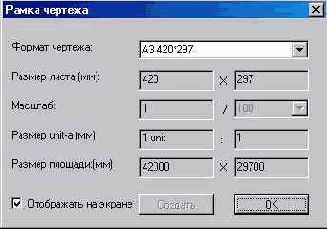

Для изменения формата рамки необходимо открыть диалоговое окно «Рамка чертежа».
При включении в проект существующего файла с подосновой помещения, можно визуально сравнить соответствие размеров рамки с границами чертежа и убедиться, что введены корректные значения при добавлении планировки в проект.
Если в процессе работы, рамка была случайно удалена или параметры чертежа были заданы неверно, ее можно создать заново. Для этого надо удалить рамку с чертежа(если она еще присутствует), задать параметры вновь и нажать кнопку «Создать».
