Добавление на план элементов. База УГО.
Используется для просмотра доступных условных графических изображений и помещения элементов на план. Диалоговое окно «База данных УГО» вызывается с панели инструментов, нажатием кнопки

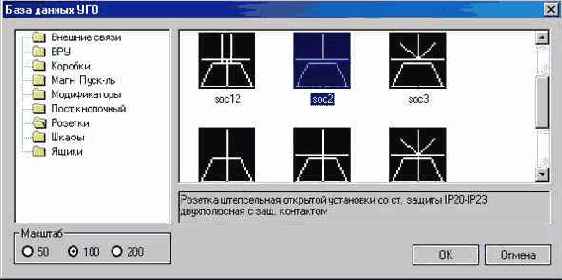

Окно «База данных УГО» состоит из следующих основных компонентов: дерева каталогов, в котором расположены dwg файлы с УГО представлениями. Перемещаясь по структуре каталогов в левой части окна, в правой части в виде иконок отображается список доступных УГО представлений для установки на план. При выборе одной из иконок курсором мыши, ниже выводится описание для данного УГО представления.
Есть возможность выбрать размер УГО при помощи переключателей в секции «Масштаб». По умолчанию, он будет установлен в значение, выбранное при включении плана в проект.
Выбрав нужное УГО и нажав клавишу «OK», диалоговое окно базы УГО исчезает, приложение попадает в режим установки объекта на план. Условное графическое обозначение элемента, используя курсор мыши, можно расположить в нужном месте чертежа. Для отмены ввода необходимо нажать кнопку [Esc].
